汽车线束标签贴标要求GB/T1.12000-12002

更新：2022 年 6月 27日

发布者:天粤印刷Lily

概述

线束因为其极多的变更性，不确定性与不稳定性，质量很难统一与保证。很多线束工厂在千辛万苦保证质量之后，却忽略了成品的包装，往往造成了很多不必要的损失。

有的线束成品因为包装不当在运输过程中发生了挤压碰撞，造成了线路的破损，也许在一开始发现不了问题，但在以后车辆的行驶过程中因为线路破损造成了火烧车。又或线束在发生变更或者问题时候，没有做好相应的追溯与管控。我们根本无法对车辆进行有范围的管控与评估，无法将问题控制在小的范围。严重一点说，因为某个问题发生了召回，有效的管控与追溯可以让我们快速，明确，有效的弥补损失。万一追溯与管控失效，哪有可能是全面的找回。这不是危言耸听。本章我们将一起了解电线束汽车线束标签的要求、试验方法、检验规则、标志、包装、储存和保管。

汽车线束标准

GB/T1.12000-GB/T1.12002标准规定了汽车用低压电线束(以下简称电线束)的要求、试验方法、检验规则、标志、包装、储存和保管。适用于标称电压低于50V的各种汽车用电线束(含单根线)。

汽车线束的定义分类

汽车用线束把电流导向汽车各部位的电装部品，将驾驶员的意图传达到车子及外部的方面起到重大作用。

用人体来表示的话，引擎好比心脏，线束相当于汽车内部的神经系统，它是连接所有电器元件的一个总称。

线束是非开模件，柔性件，可塑性高。实际装车状态会与3D数模差距很大。

PSA线束主要分为五大类：

主线束：主要分布于发动机舱和底盘，舱内少部分。

座舱线束：主要分布在舱内。

仪表线束：分布在仪表板内。

发动机线束：分布在发动机上。

小线束：左前门线束、右前门线束、后门线束、顶棚线束、后背门线束、天线线束、前保险杠线束、后保险杠线束、正极电缆、负极电缆。

汽车线束的组成：

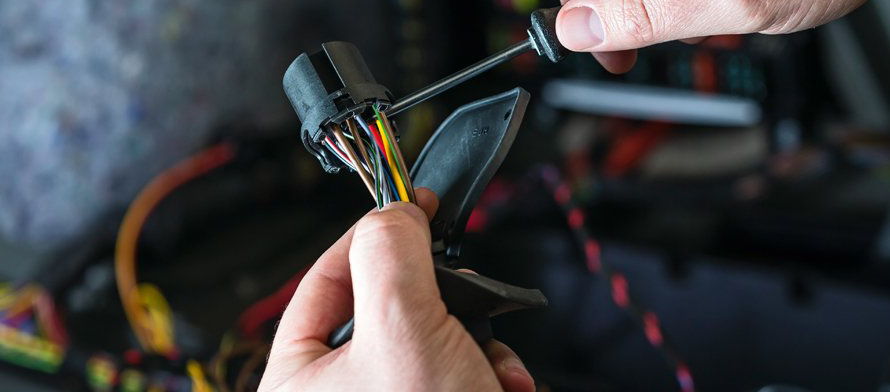

连接器、端子、电线、定位卡、覆盖物（胶带和管子）、密封件（密封塞和堵头）、电测标签。

电线、支路

1、电线经过切线机切割压端子，便成为支路。（单根支路，压接支路，铰接支路）

2、电线分为不同的规格，有0.35，0.5，0.8，1.0，1.25，2.0，4.0，6.0，10.0，15.0，25.0等，俗称线径，不同线径的电线具有不同的铜丝股数和绝缘皮外径。线径的大小决定电线的粗细。

3、电线的颜色：分为黑、棕、红、橙、黄、绿、蓝、紫、灰、白、粉等。每个颜色还对应相应的英文字母缩写。

4、电线的线型可分为：B类、C类、H类、G类等。根据耐温强度不一样，可分为T2，T3，T4。

5、电线有一种特殊的，叫屏蔽线，主要作用是防干扰。

工作温度以及贮存温度



项目	安装位置
	装在发动机本体上的电线束（高温区)	装在发动机本体上的电线束	转在引擎罩下的线束（发动机除外）	装在其它部位的电线束
下限工作温度	-40℃
下限贮存温度	-40℃
上限工作温度	150℃	120℃	100℃	85℃
上限贮存温度	170℃	140℃	120℃	100℃



汽车线束标签内容

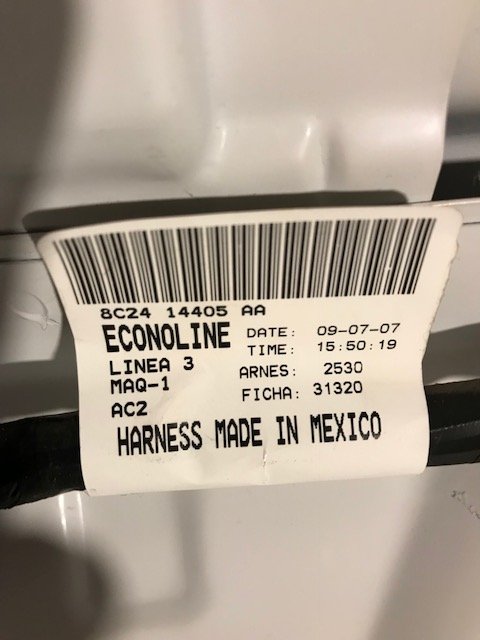

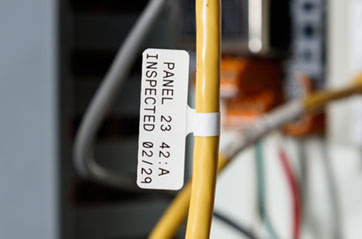

一，标识每一根线束应在明显的部位有固定的标签或者固定产品铭牌，产品标签产品铭牌必须不易脱落、防水。其内容包括以下内容:

a)产品名称。

b)产品型号或适用机/车型。

c)造厂或商标。

d)造日期或生产批号。

e)使用单位要求的条形码。

产品包装必须考虑事项：

a)防潮、防振、防尘要求。

b)适应运输及装卸的有关要求。

c)包装前产品的黑色金属零件无防护的配合部位，必须有临时性的防锈保护措施。

d)重要的及易损的接插件需要使用珍珠棉、气泡袋等防护材料进行保护。

线束的外包装箱需要有标识，其内容包括以下:

a) 与发货有关的产品标志内容:产品名及商标、产品型号、规格、适用车型或机型。

b)生产企业名称、详细地址、邮政编码及电话号码。

c)生产日期或生产批号。

d)执行的产品标准（国家标准、行业标准、地方标准或者经备案的企业标准）编号。

e）包装储运图示标志（如防水、请勿倒置等，符合GB191的有关规定）。

f)运输作业的文字:包装箱的体积（长×宽×高）尺寸，每箱内装产品数量，每箱产品重量。

g)质量等级标志。

h)其它标志，如:安全认证合格

标志，电磁兼容认证合格标志，质量认证合格标志等。以上各项中除合格的线束产品，必须贴付合格标签，不合格产品贴付不良品标签并严格区分、隔离，特采及紧急放行产品贴付特采及紧急放行标签并进行跟踪记录，以便追溯。
