UL电线电缆标记指南

更新：2023年 3月 1日

发布者:天粤印刷Lily

概述

UL发布了一份方便和免费的电线电缆标记指南，帮助说明人员、承包商、安装人员和ahj等确定适用于预期应用的正确电线。这个评分指南(以及其他)可以在www.ul.com/regulators/index_lib.cfm上在线下载。UL标记指南也包含在UL白皮书的附录A中(也免费提供)。

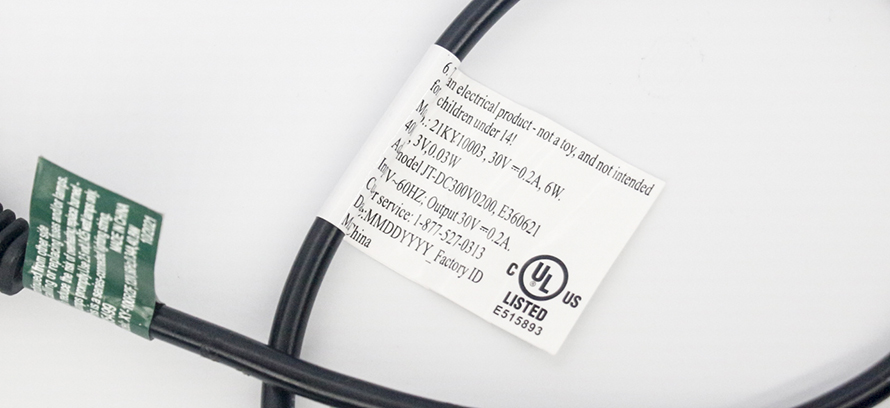

UL 标志

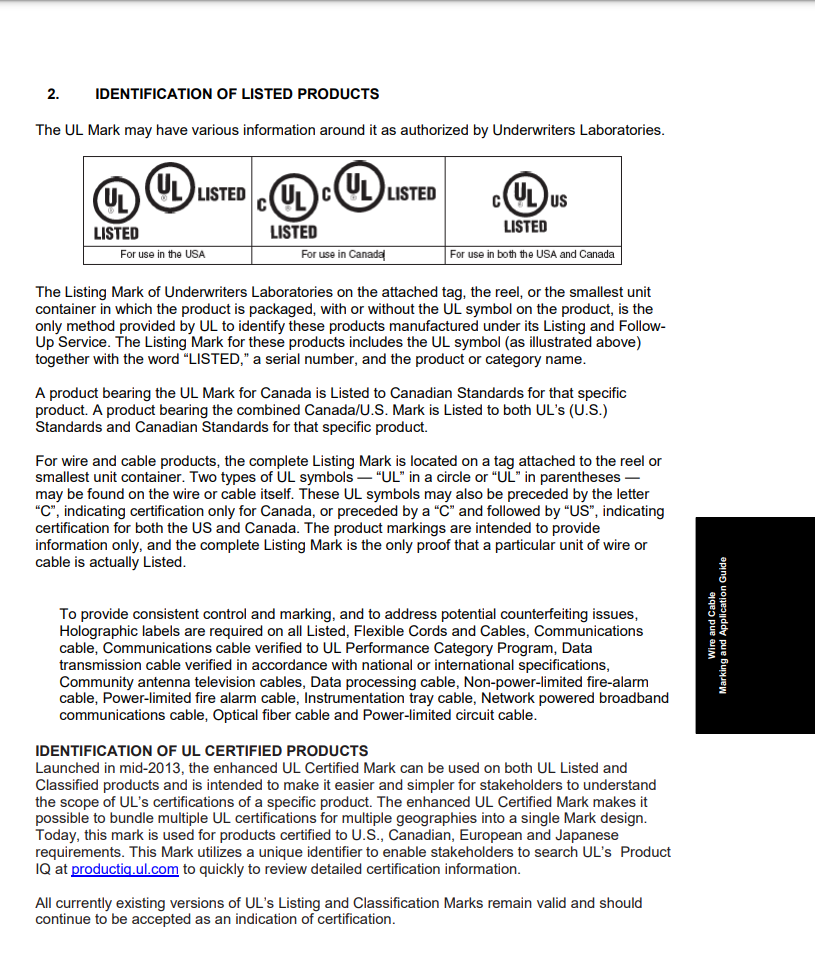

并非所有类型的电线和电缆都需要显示 UL 标志。相反，可以应用完整的列名标记（所有元素）线圈、卷轴、法兰或盒子。 UL 列名标志是唯一的手段用于表示该产品已上市。 UL 符号或产品上的字母“UL”只是一种补充方法确定 UL 覆盖范围，不应将其视为主要UL 列名的证据。带有加拿大 UL 标志的产品该特定产品符合加拿大标准。一个产品轴承联合加拿大/美国。

UL标签内容要求

• Outdoor use	• Gasoline resistance
• Sunlight resistance	• Direct burial
• Cable tray use	• Submersible pump use
• Oil resistance	• Other

温度/电压等级提供温度和电压等级，使用户能够确定正确的应用。您将注意到，电线和电缆在干燥和潮湿位置可能有单独的温度额定值，这也可能需要类型名称的变化。例如，在表2中几种类型软线的湿温度列中，指定了脚注“(3)”。此脚注提醒用户，用于防水评估的电线在类型指定中有“W”，例如SJTW。作为另一个例子，根据NEC第600条使用的GTO型电缆将有一个后缀-5，-10或-15来表示电缆的额定电压，单位为千伏。如果表项显示“-”(破折号)，这表示特定的电线或电缆没有被评估为指定的用途，无论是作为需求还是作为选项。

电线电缆和代码名称

电线电缆标记指南提供了在NEC应用中使用的许多导体和柔性电线类型的进一步描述，以及破译各种类型名称的关键。

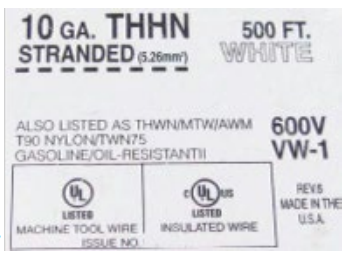

对于THWN型导体:	SJTOW软线:
T -热塑性绝缘	SJ -硬用途软线
H - 75°C	T -热塑性绝缘
W -防潮	O -耐油护套仅
N -尼龙护套	W -防潮和耐阳光
