汽车线束标识标签如何选？

更新：2023 年 6月 30日

发布者:天粤印刷Lily

在汽车线束上面标识是一项必不可少的工作。安装的每根线束都应该贴上标签。因为标签不仅可以为您节省大量故障排除时间，还可以节省移动、添加和更改系统的成本。

车辆线束有不同类型，包括：

发动机线束是控制车辆电气系统的狭窄电线、电缆、端子和连接器。线束公司针对每个位置、应用进行定制，并设计其互连。

安全气囊线束– 控制车内安全气囊的打开。

主线束——控制仪表、控制面板、制导系统、多媒体和电子设备。与前后线束一起构成底盘线束的一部分。

发动机线束——管理发动机周围的关键功能，包括发动机控制器、油控制器门、变速箱插头外壳、空气管传感器、压力传感器和水温传感器。

车身线束（或车身线束或地板线束）——保持空调系统、背部声纳、导航、调光器开关和扬声器正常运行。

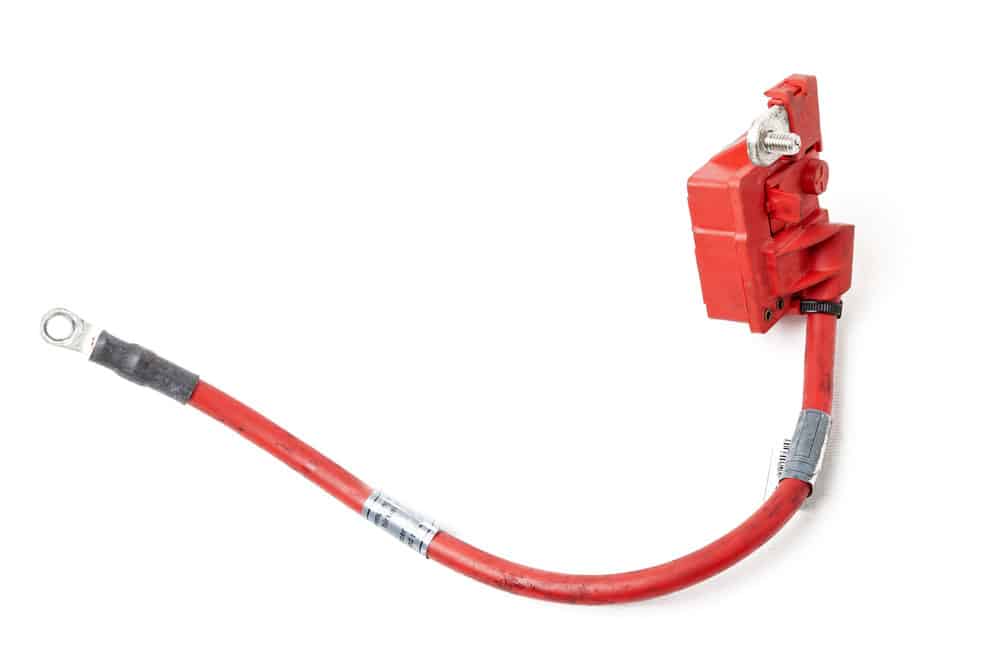

电池线束– 为其他单元提供主电源。充当发动机和其他车辆部件之间的连接桥梁。

车门线束– 存在于车门中。控制门窗锁、门窗电源、扬声器。

车顶线束– 位于车顶并控制车顶功能，包括天窗。

前线束– 与主线束和后线束一起构成底盘线束的一部分。控制空调风扇、散热器风扇、功率传感器、温度传感器、踏板传感器、限速传感器、氧气传感器等。

线束标签特点

汽车线束标签用于标识和标记电线束或电缆束。它通常具有以下特点：

耐用性：线束标签纸通常采用耐用的材料制成，能够承受电线束在使用过程中的各种环境条件，如高温、低温、化学物质等以及防火阻燃，防腐蚀等性能。

粘附性：材质通常具有很强的粘性，可以牢固地粘附在电线束或电缆束上，以确保标签不会脱落或损坏。

可识别性：线束标签在通过高温环境后可识别性能，以实现清晰可读的标识文字、图形或条码。

耐磨性：由于电线束在使用中可能经受摩擦和刮擦，线束标签纸通常具有较高的耐磨性，以确保标签不易磨损或破损。

用于标识和管理电线束，以提高工作效率、降低维护成本，并确保电线束的可追溯性和安全性。

设计线束标签参考规范

1. 标签尺寸：选择适当的标签尺寸，以适应电线束的大小和形状。标签应足够大，以容纳清晰可读的文字、图形或条码。

2. 字体选择：选择清晰易读的字体，确保标签上的文字能够容易辨认。避免使用过于花哨或难以辨认的字体。

3. 字体大小：选择足够大的字体大小，以确保标签上的文字在不同距离和角度下都清晰可见。根据标签尺寸和可读性需求，选择适当的字体大小。

4. 颜色对比：选择高对比度的颜色组合，以确保文字和背景能够清晰区分。避免使用相似颜色或低对比度的组合，以免影响可读性。

5. 标识图形：如果需要，在标签上添加图形、图标或符号来增强标识效果。确保图形清晰简洁，与标签的主题相关。

6. 条码使用：如果需要，可以在标签上添加条码，以便于自动识别和跟踪。确保条码清晰可读，并符合相应的条码标准。

7. 标签固定：选择适当的粘合剂或绑扎方式，将标签牢固地固定在电线束上，以防止标签脱落或移位。

8.标签内容：标签上的文字应简洁明了，包括必要的标识信息，如电线编号、功能描述、日期等。避免在标签上过多地添加无关信息。

满足阻燃的性能UL 94v0

UL 94是塑料材料的可燃性标准：水平燃烧或垂直燃烧测试(HB V-2, V1, V-0)UL94- 5v是已经在UL94 V-0中分类的材料的测试标准，包括垂直和水平燃烧测试(UL94- 5va或UL94- 5vb)垂直燃烧测试，127毫米火焰应用5次5秒，并在5秒之间移除燃烧和发光的时间被测量不允许有火焰滴点燃下面的棉花在水平方向上，用相同的火焰对特定尺寸的牌匾进行相同厚度的测试每组测试3个样本，测试分为两种结果:5VB(表面烧伤)燃烧在60秒内停止。允许烧穿(孔)5VA(表面烧伤)在试样上可能不会烧穿(一个孔)，UL94v0这是最高(最阻燃)的UL等级

我们提供线束标签解决方案

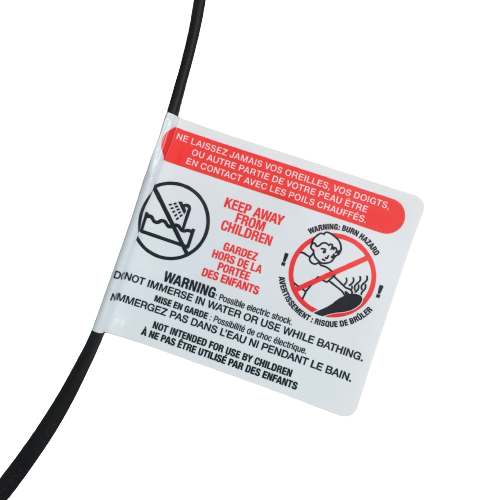

家用电器产品电源线 ULpgis2标签	线束Tyvek 织物 1443r旗形标签	亚银PET材质电线标签
